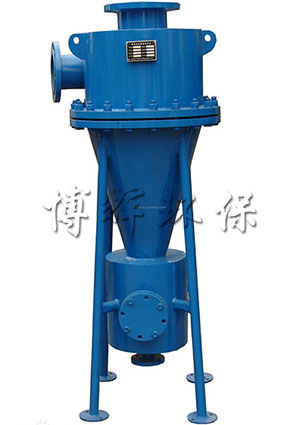

不銹鋼除砂器
旋流除砂器是利用離心分離的原理進行除沙，由于進水管安裝在筒體的偏心位置，當水通過旋流除砂器進水管后，首先沿筒體的周圍切線方向形成斜向下的周圍流體，水流旋轉著向下推移，當水流達到錐體某部位后，轉而沿筒體軸心向上旋轉，經出水管排出，雜污在流體慣性離心力和自身重力作用下，沿錐體壁面落入設備下部錐形渣斗中，錐體下部設有構件防止雜物向上泛起，當積累在渣斗中的雜物到一定程度時，只要開啟手動蝶閥，雜物即可在水流作用下流出旋流除沙器。
旋流除砂器是根據離心沉降和密度差的原理，當水流在一定的壓力下從除砂進水口以切向進入設備后，產生強烈的旋轉運動，由于砂和水密度不同，在離心力、向心力、浮力和流體曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由設備底部的排污口排出，從而達到除砂的目的。

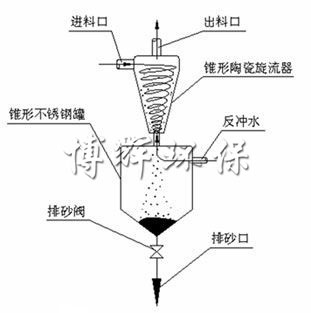

旋流除砂器工作原理
當水流在一定的壓力下從除砂進水口以切向進入設備后，產生強烈的旋轉運動，由于砂和水密度不同，在離心力、向心力、浮力和流體曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由設備底部的排污口排出，從而達到除砂的目的，具有除砂率高，節省安裝空間，對個別微小固體的漏捕率低，工作狀態穩定等優點。
旋流除砂器是根據離心沉降和密度差的原理，當水流在一定的壓力下從除砂進水口以切向進入設備后，產生強烈的旋轉運動，由于砂和水密度不同，在離心力、向心力、浮力和流體曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由設備底部的排污口排出，從而達到除砂的目的。
在一定范圍和條件下，除砂器進水壓力越大，除砂率越高，并可多臺并聯使用。
工藝流程：原水－旋流除砂－過濾－儲水池－用戶 旋流除砂器是根據離心沉降和密度差的原理，當水流在一定的壓力下，從除砂器進口以切向進入設備后，產生強烈的旋轉運動，由于砂水密度不同，在離心力、向心浮力、流體曳力的作用下因受力不同，從而使密度低的清水上升，由溢流口排出，密度大的砂由底部排砂口排出，從而達到除砂的目的。在一定范圍和條件下，除砂器進水壓力越大，除砂率越高，并可多臺并聯使用。
旋流除砂器特點
1、結構簡單，操作簡便，使用安全可靠，幾乎不需維護。
2、與擴大管、緩沖箱等除砂設備相比，具有體積小，處理能力大，節省現場空間等優點。
3、可在不間斷供水過程中清除水中的砂粒。
4、避免了其他除砂方式存在水質二次污染的現象，除砂效率高。
選型注意
旋流除砂器選型須考慮處理水量，外部接管管徑，管道工作壓力，原水品質以及處理后水質要求等因素。一般情況下，選用旋流除砂器時，在滿足流量的前提下，優先選用大的型號設備，并推薦在系統中用幾臺設備并聯替代大設備，以便取得好的固液分離效果。
旋流除砂器安裝注意
1、旋流除砂器應安裝在供水管網的主管道上并固定在基座上，進水和出水管之間需加旁通。
2、為保證進水水流平穩，在設備進水口前應安裝一段與進水口等徑的直通管，長度相當于進水口直徑的10-15倍。
3、安裝時設備四周應預留有足夠的維護空間。
4、正常工作時，需開啟進、出水閥門，關閉排污閥和旁通閥。
5、根據源水含砂量的多少定期排砂除污，排污時打開排污閥，直到流出清水即可，排污過程不影響系統正常用水。
6、排污結束后，關閉排污閥。
7、如排砂壓力不足，要關閉出水口處的閥門。
規格性能
|
型 號 |
處理水量 |
進水壓力 |
平均除砂率 |
進水口DN1 |
出水口DN2 |
排污口DN3 |
|
DLXL-XX |
m3/h |
MPa |
% |
h |
mm |
mm |
|
DLXL-20 |
20 |
>0.2 |
>96 |
850 |
650 |
25 |
|
DLXL-30 |
30 |
>0.2 |
>96 |
960 |
650 |
40 |
|
DLXl-40 |
40 |
>0.2 |
>95 |
1150 |
1080 |
50 |
|
DLXL-60 |
60 |
>0.25 |
>95 |
1150 |
1080 |
50 |
|
DLXL-70 |
70 |
>0.25 |
>92 |
1580 |
1300 |
80 |
|
DLXL-80 |
80 |
>0.25 |
>92 |
1580 |
1300 |
80 |
|
DLXL-100 |
100 |
>0.3 |
>90 |
1760 |
1350 |
100 |
|
DLXL-150 |
150 |
>0.3 |
>90 |
1760 |
1350 |
100 |
|
DLXL-185 |
185 |
>0.3 |
>90 |
2000 |
1550 |
125 |
|
DLXL-200 |
200 |
>0.3 |
>90 |
2334 |
1800 |
150 |
|
DLXL-300 |
300 |
>0.3 |
>90 |
2457 |
1800 |
200 |
|
處理效果 |
選型材質 |
|
除砂直徑【mm】 |
＞0.1 |
Q235 |
碳鋼 |
防腐/FRP |
|
出水濁度【NTU】 |
＜10 |
Q235 |
碳鋼 |
防腐/襯膠 |
|
進水壓力【MPa】 |
＜0.25 |
Q235 |
碳鋼 |
防腐/襯塑 |
|
工作溫度【℃】 |
0-60 |
SUS304 |
不銹鋼 |
/ |
